Qua quá trình nghiên cứu hệ thống điều khiển và giám sát từ xa Recloser của các công ty điện lực, hôm nay Điện Hợp Thịnh sẽ tổng hợp các giải pháp truyền thông khi cần điều khiển và giám sát từ xa Recloser để các bạn có một cách nhìn tổng quát.
Hiện nay, có hai nhóm chính giải pháp thông qua đường truyền vật lý: Cáp quang và mạng di động ( GPRS/3G).
- Mạng cáp quang:
- Ưu điểm: Đường truyền ổn định, độ tin cậy cao, tốc độ bản tin nhanh, cơ bản đạt được tốc độ 100Mb hoặc 1000Mb.
- Nhược điểm: Chi phí đầu tư ban đầu đắt ( chủ yếu cho việc nhân công lắp đặt, chi phí mua vật tư cáp quang,…) và mất nhiều thời gian để triển khai. Khi có sự cố trên đường cáp quang thì có khó khăn trong việc xác định điểm tìm ra sự cố,…., khó lắp đặt ở địa hình đồi núi, xa trung tâm.
- Khi nào nên dùng đường truyền là mạng cáp quang: Tất nhiên, khi các Recloser đã có sẵn hạ tầng mạng cáp quang thì việc sử dụng đường truyền cáp quang là tối ưu.
- Mô hình giải pháp sử dụng đường truyền cáp quang, logic như sau:
- Recloser -> Chuyển đổi RS232/485 sang quang -> đường truyền quang -> Chuyển đổi quang sang RS232/485 -> Chuyển đổi RS232/485 sang Ethernet -> Switch trung tâm -> Máy tính điều độ. Đây là mô hình ở nhiều nhiều công ty điện lực các tỉnh thành.
- Recloser -> chuyển đổi RS232/485/422 sang Ethernet -> Bộ chuyển đổi Ethernet sang Quang -> Đường truyền Quang -> Bộ chuyển đổi Quang sang Ethernet -> Switch trung tâm -> Máy tính điều độ.
- Thiết bị lựa chọn:
- Mạng di động:
- Ưu điểm: Chi phí đầu tư ban đầu thấp, dễ lắp đặt, hầu như có thể lắp đặt ở bất cứ đâu ( miễn cứ có sóng điện thoại là có thể lắp đặt được).
- Nhược điểm: Độ ổn định không thể bằng đường truyền cáp quang.

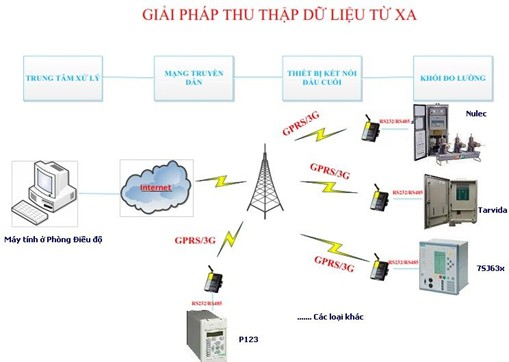

- Mô hình giải pháp sử dụng đường truyền mạng di động: Recloser ( hỗ trợ IEC101/104) -> Modem IP GPRS/3G/Router-> Sim 3G -> Internet -> Switch mạng -> Máy tính điều độ trung tâm.
- Thiết bị lựa chọn:
- Đối với các Recloser hỗ trợ cổng nối tiếp RS232/485/422 ( chuẩn IEC-101): Thông thường các công ty điện lực sử dụng modem F2103: GPRS IP Modem ( thường được dùng nhiều với Recloser Nulec) và F2403: WCDMA IP Modem (thường dùng nhiều với Recloser Nulec, Copper, NoJa,…). Hai modem này tính năng và cách sử dụng là như nhau, chỉ khác nhau về tốc độ đường truyền GPRS và 3G. Với F2403, cung cấp đường truyền mặc định là 3G, khi chập chơn hoặc mất sóng 3G thì thiết bị tự động chuyển về sử dụng ở dải tần GPRS, khi có sóng 3G thì auto chuyển về chế độ 3G. Như vậy, về độ tin cậy thì F2403 sẽ có độ tin cậy hơn nhiều F2103.

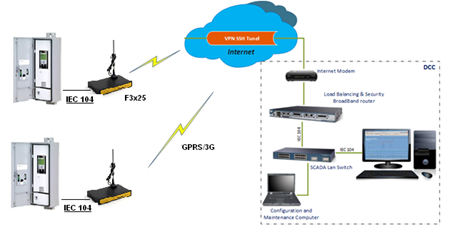

- Đối với các Recloser hỗ trợ cổng ethernet ( chuẩn IEC104 ) thì đang có 2 phương án:
- Sử dụng Router 3G F3425 để kết nối các Recloser có hỗ trợ cổng Ethernet.
- Sử dụng gateway chuyển đổi IEC101-104 và quay lại phương án trên.
Trên đây là tóm tắt các giải pháp sử dụng để điều khiển và giám sát từ xa Recloser. Để cần biết thêm thông tin chi tiết, xin vui lòng liên hệ trực tiếp với Điện Hợp Thịnh./.
